Маслоуказатели МС-1 МС-2
Маслоуказатель стрелочный предназначен:
- для определения уровня жидкого диэлектрика (масла) в расширителе масляного трансформатора или иного аппарата в процессе его эксплуатации;
- для установления в расширителе нормального уровня масла при заливке им трансформатора;
- для выдачи электрического сигнала при минимальном и максимальном рабочих уровнях масла в расширителе;
- для эксплуатации в условиях умеренного климата
Маслоуказатель МС1 предназначен для трансформатора, имеющего расширитель, в котором масло полностью защищено от соприкосновения с окружающим воздухом (расширитель с гибкой оболочкой).
Маслоуказатель МС2 предназначен для трансформатора, имеющего расширитель без гибкой оболочки, и расширитель для контактора РПН.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Место размещения при эксплуатации | на открытом воздухе |
Положение | вертикальное |
Диаметр циферблата | 245 мм |
Напряжение постоянного тока | до 250 В |
Напряжение переменного тока частотой 50…60 Гц | до 250 В |
Ток | до 1 А |
Коммутируемая мощность контактов | до 30 Вт |
Средний срок службы до списания | 25 лет |
Масса маслоуказателя МС1 | не более 6.5 кг |
Масса маслоуказателя МС2 | не более 4.5 кг |

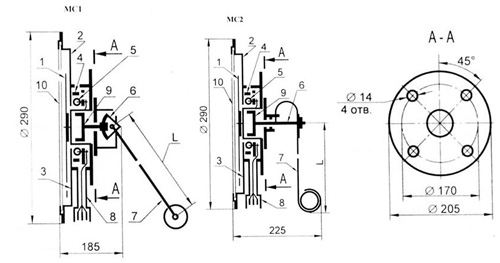

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МАСЛОУКАЗАТЕЛЯ
- cтрелка с постоянным магнитом
- корпус
- циферблат
- неподвижный постоянный магнит
- геркон
- привод с постоянным магнитом
- рычаг с роликом для МС1 и с поплавком для МС2
- кабельная муфта с контактной колодкой
- подвижный постоянный магнит
- защитное стекло.

ДЛИНА РЫЧАГОВ МАСЛОУКАЗАТЕЛЯ
Диаметр расширителя, мм | Условная длина рычага, L | |
МС1 | МС2 | |
470 | - | 190 |
690 | 665 | 280 |
940 | 1120 | 400 |
1260 | 1610 | 560 |
1570 | 2090 | 720 |

КОМПЛЕКТНОСТЬ
Комплектность поставки МС1
- маслоуказатель без рычага и ролика - 1 шт.
- рычаг - 1шт.
- ролик - 1 шт.
- съемная кабельная муфта с клеммной колодкой
- паспорт - 1 к-т
- упаковка - 1 шт.
Комплектность поставки МС2
- маслоуказатель без рычага и ролика - 1 шт.
- рычаг - 1шт.
- поплавок - 1 шт.
- съемная кабельная муфта с клеммной колодкой
- паспорт - 1 к-т
- упаковка - 1 шт.
